CASE STUDY - Semicondutores
REF. LSDFE-POTH 200XK-ELS-FS-899642
Rodízio giratório duplo com mola para cargas pesadas
O Cliente
É um dos principais intervenientes na indústria da tecnologia de semicondutores e desenvolve e fabrica equipamento utilizado na produção de microchips. A empresa internacional registou um volume de negócios de 972 milhões de euros em 2015/2016. A empresa tem cerca de 2800 empregados em todo o mundo, dos quais cerca de 30% estão envolvidos em investigação e desenvolvimento.
O DESAFIO

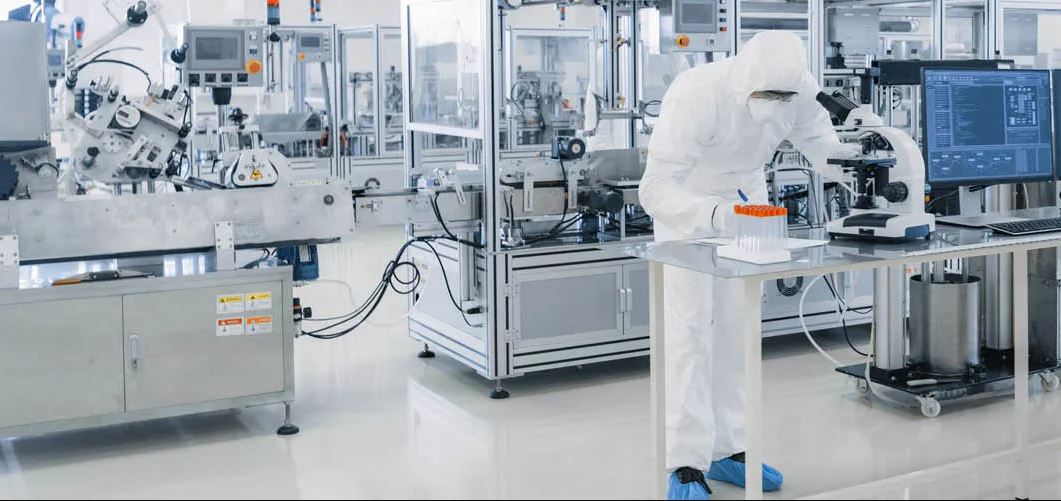

O cliente necessitava de carrinhos capazes de suportar cargas pesadas no âmbito do seu processo de fabrico de lentes de litografia para semicondutores. As lentes são produzidas num ambiente de sala limpa, ou seja, uma sala com um nível muito baixo de partículas. Consequentemente, todos os equipamentos e materiais utilizados num ambiente de sala limpa têm de cumprir critérios específicos: superfícies especiais, anti-estáticas, de baixa abrasão, de baixa manutenção e fáceis de limpar.
Uma série de câmaras de ar removem as partículas do ar até à entrada da sala limpa e até à chamada "sala ultra-limpa", onde o nível de partículas no ar é particularmente baixo. Os rodízios especiais para salas limpas dos carrinhos de transporte só podem ser instalados numa destas câmaras de ar para salas limpas.
Como parte do processo de produção, o carrinho é guiado por rolos-guia e tem de passar por um corredor em forma de U. Devido ao espaço limitado, é necessário um elevado nível de manobrabilidade. O fabricante de lentes também necessita de uma altura de montagem baixa, uma elevada capacidade de carga e uma proteção para os pés.
A SOLUÇÃO
Para mais informações contacte-nos.
VER MAIS CASOS
A Blickle utilizou os seus rodízios standard de duas rodas com mola da série LSDFE-POTH como base para o rodízio especial à medida, a fim de satisfazer todos os requisitos do cliente relacionados com a capacidade de carga, higiene e manobrabilidade.
Em condições de sala limpa, todos os componentes devem ser manuseados de forma a libertarem o mínimo possível de partículas para o ar, por isso todos os parafusos são fabricados em aço inoxidável. Todo o equipamento é niquelado para garantir uma superfície lisa. Para além de proporcionar uma melhor proteção contra a corrosão isto também torna as partículas de sujidade mais fáceis de identificar. É utilizada massa lubrificante especial para lubrificar a cabeça giratória do equipamento e os rolamentos de esferas das rodas POTH. As próprias rodas têm um rasto de poliuretano termoplástico e utilizam um centro de roda de nylon de alta qualidade. As molas de poliuretano são também tratadas para evitar a libertação de gases.
Adicionalmente os rodízios são montados e embalados em condições especiais, num ambiente especificamente limpo.
Os testes de emissão confirmaram que o rodízio especial da Blickle cumpre todos os critérios para salas limpas. O carrinho pode ser manobrado facilmente por uma única pessoa, enquanto a proteção para os pés proporciona tranquilidade. O conjunto permite alcançar um nível muito elevado de segurança e ergonomia, o que acabará por poupar dinheiro ao cliente.
Vantagens e informações técnicas do produto LSDFE-POTH 200XK-ELS-FS-899642:
- Elevada capacidade de carga nominal de 900 kg por rodízio
- Design compacto para uma manobrabilidade ótima em corredores estreitos
- Proteção integrada dos pés para uma segurança excelente
- Todos os componentes cumprem os requisitos de emissão de partículas
