CASE STUDY - Travão Direcional
REF. LPX-ALBS 180
Rodízio com travão direcional para carrinhos de serviço
O Cliente

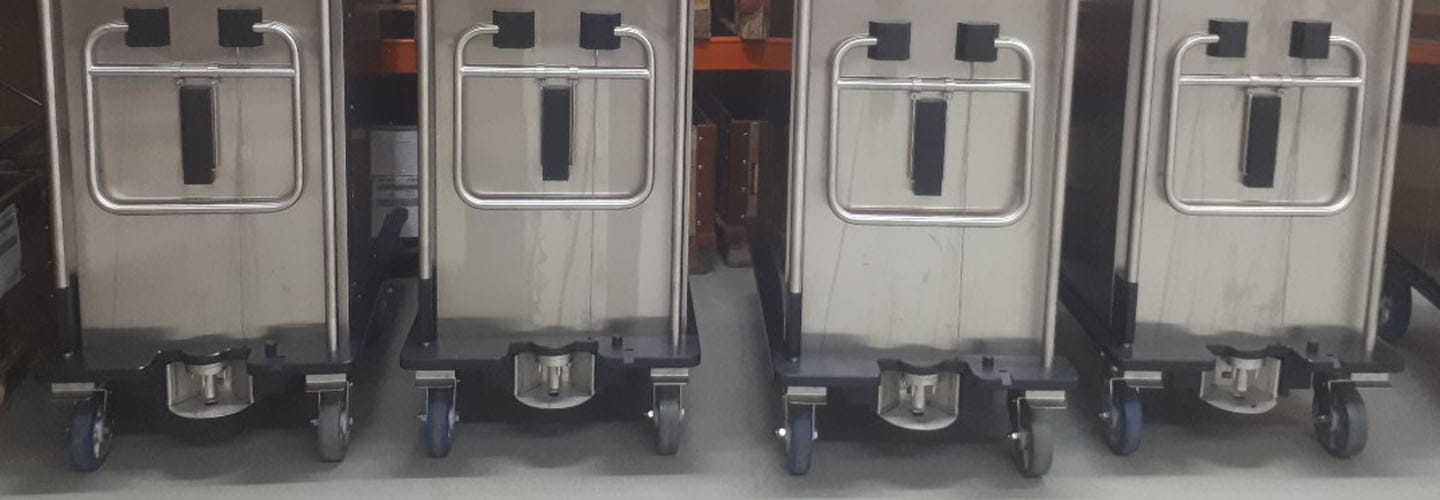

...é uma PME suíça que produz carrinhos para servir alimentos. Os carrinhos são utilizados em cozinhas comerciais e lares de idosos, bem como em banquetes ou refeições-sobre-rodas. Os carrinhos de servir com tecnologia de indução, que mantém na perfeição a temperatura dos pratos frios e quentes, são o core da empresa.
O DESAFIO
Uma versão do carrinho de serviço vendido a uma grande clínica universitária suíça está equipada com rodas Progressus. As rodas e rodízios da marca Progressus fazem parte do Grupo Blickle desde 2014. A clínica universitária ficou excecionalmente satisfeita com as rodas Progressus.
Contudo, uma vez que os carrinhos irão, futuramente, passar por uma linha de lavagem totalmente automatizada, é necessário efetuar uma modificação técnica nos rodízios giratórios: estes não podem rodar dentro da linha de lavagem, caso contrário o sistema pode encravar. Por isso, o cliente contactou a Blickle com o pedido de um trinco direcional.
Contudo, uma vez que os carrinhos irão, futuramente, passar por uma linha de lavagem totalmente automatizada, é necessário efetuar uma modificação técnica nos rodízios giratórios: estes não podem rodar dentro da linha de lavagem, caso contrário o sistema pode encravar. Por isso, o cliente contactou a Blickle com o pedido de um trinco direcional.
A SOLUÇÃO
O modelo anterior com cabeça giratória selada serviu de base para o novo rodízio giratório, que foi atualizado com um trinco direcional. A característica especial é que o trinco bloqueia a cabeça giratória por defeito. Quando se deslocam a direito, como é o caso da linha de lavagem, as rodas giratórias ficam fixas na sua posição. No entanto, para facilitar a operação do carrinho noutras alturas, a cabeça giratória é libertada mesmo com uma aplicação de força lateral relativamente ligeira: o binário de bloqueio é ultrapassado com 2,5 a 3 newton-metros. Isto facilita a condução do carrinho por parte do pessoal, satisfazendo simultaneamente os requisitos de segurança da linha de lavagem. Tecnicamente, o binário de bloqueio solicitado pelo cliente foi implementado com um "princípio de ranhura e chave".

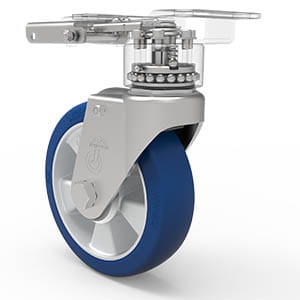

Foi colocada uma ranhura no anel superior da cabeça giratória. Uma esfera situada por baixo de uma mola serve de contrapartida à ranhura. A mola pressiona a esfera para dentro da ranhura, bloqueando a cabeça giratória do rodízio. Se for aplicado um binário de 2,5 a 3 newton-metros à cabeça giratória, a esfera é empurrada para cima e para fora do anel da cabeça giratória, comprimindo a mola. Isto desactiva a função de bloqueio.
Ao modificar o rodízio giratório existente foi possível oferecer ao cliente uma solução económica personalizada com base em componentes standard. Como resultado conseguimos implementar a solução de forma rápida e económica! A clínica universitária confia nos carrinhos de serviço com rodízios Progressus há mais de 20 anos e está satisfeita com o know-how da Blickle que oferece um produto de primeira qualidade, resistente e fiável.
Para mais informações contacte-nos!
VER MAIS CASOS
O modelo anterior com cabeça giratória selada serviu de base para o novo rodízio giratório, que foi atualizado com um trinco direcional. A característica especial é que o trinco bloqueia a cabeça giratória por defeito. Quando se deslocam a direito, como é o caso da linha de lavagem, as rodas giratórias ficam fixas na sua posição. No entanto, para facilitar a operação do carrinho noutras alturas, a cabeça giratória é libertada mesmo com uma aplicação de força lateral relativamente ligeira: o binário de bloqueio é ultrapassado com 2,5 a 3 newton-metros. Isto facilita a condução do carrinho por parte do pessoal, satisfazendo simultaneamente os requisitos de segurança da linha de lavagem. Tecnicamente, o binário de bloqueio solicitado pelo cliente foi implementado com um "princípio de ranhura e chave".
Foi colocada uma ranhura no anel superior da cabeça giratória. Uma esfera situada por baixo de uma mola serve de contrapartida à ranhura. A mola pressiona a esfera para dentro da ranhura, bloqueando a cabeça giratória do rodízio. Se for aplicado um binário de 2,5 a 3 newton-metros à cabeça giratória, a esfera é empurrada para cima e para fora do anel da cabeça giratória, comprimindo a mola. Isto desactiva a função de bloqueio.
Ao modificar o rodízio giratório existente foi possível oferecer ao cliente uma solução económica personalizada com base em componentes standard. Como resultado conseguimos implementar a solução de forma rápida e económica! A clínica universitária confia nos carrinhos de serviço com rodízios Progressus há mais de 20 anos e está satisfeita com o know-how da Blickle que oferece um produto de primeira qualidade, resistente e fiável.
Informações técnicas e vantagens do produto LPX-ALBS 180XKD-3-IS-RIR21-951644
- Fecho direcional de fácil utilização: O bloqueio da cabeça giratória é facilmente ultrapassado.
- Suporte em aço inoxidável resistente à corrosão com cabeça giratória selada; rolamento de esferas coberto para proteção.
- Bloqueio seguro graças à roda Blickle e ao travão da cabeça giratória "Ideal Stop".
